Cummins 발전기 라디에이터에 적합

Cummins 발전기 라디에이터에 적합 제조업체

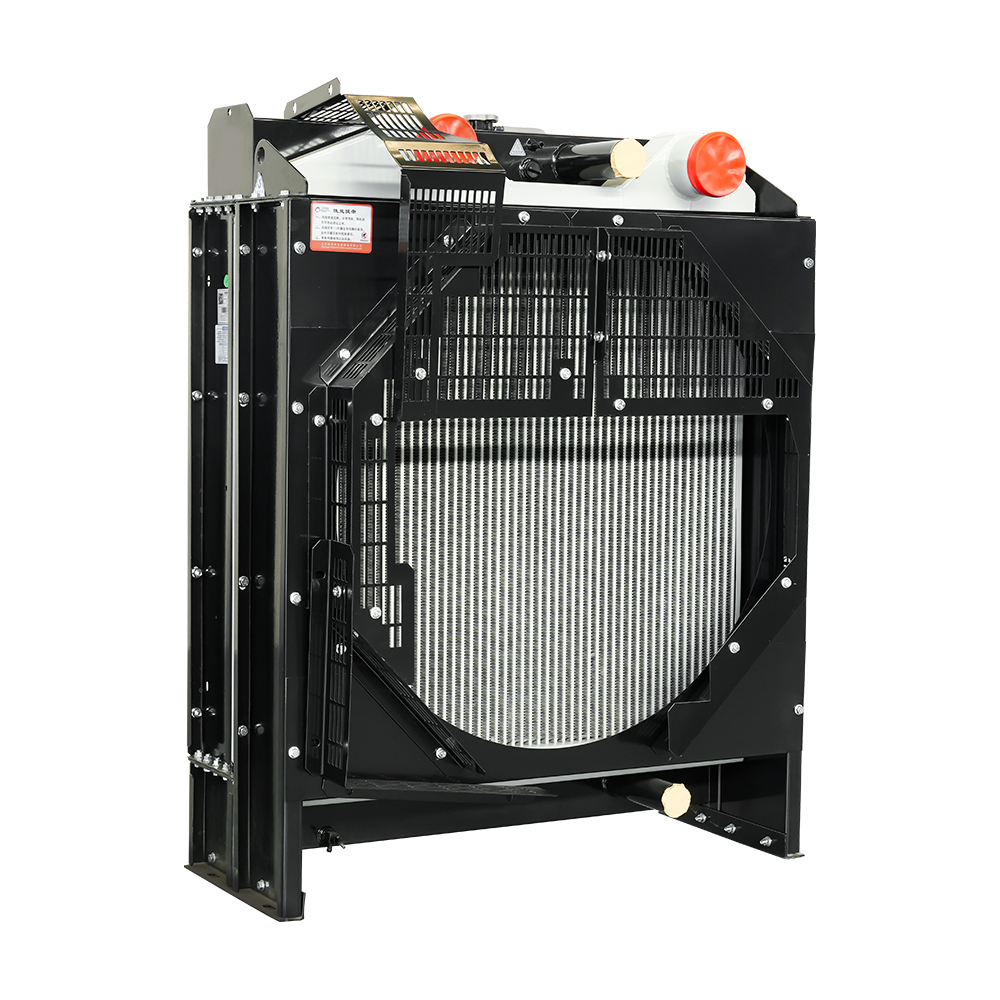

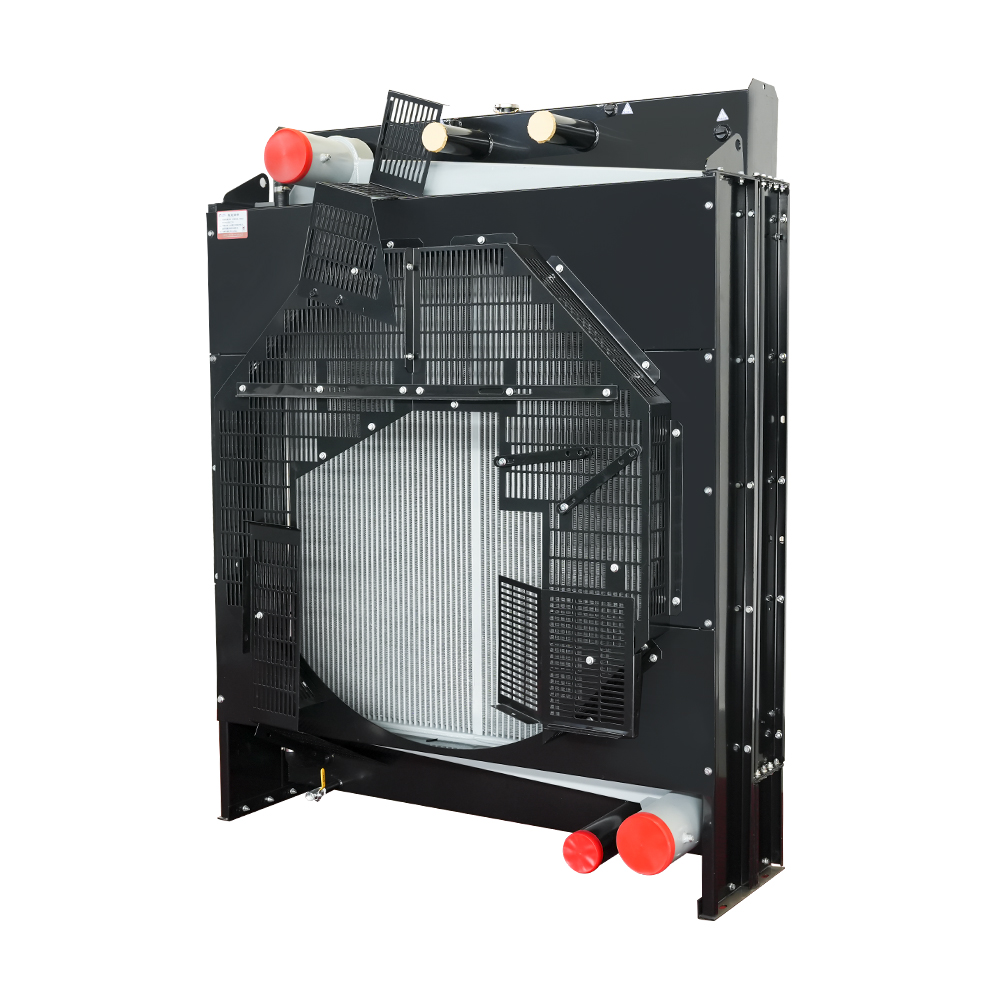

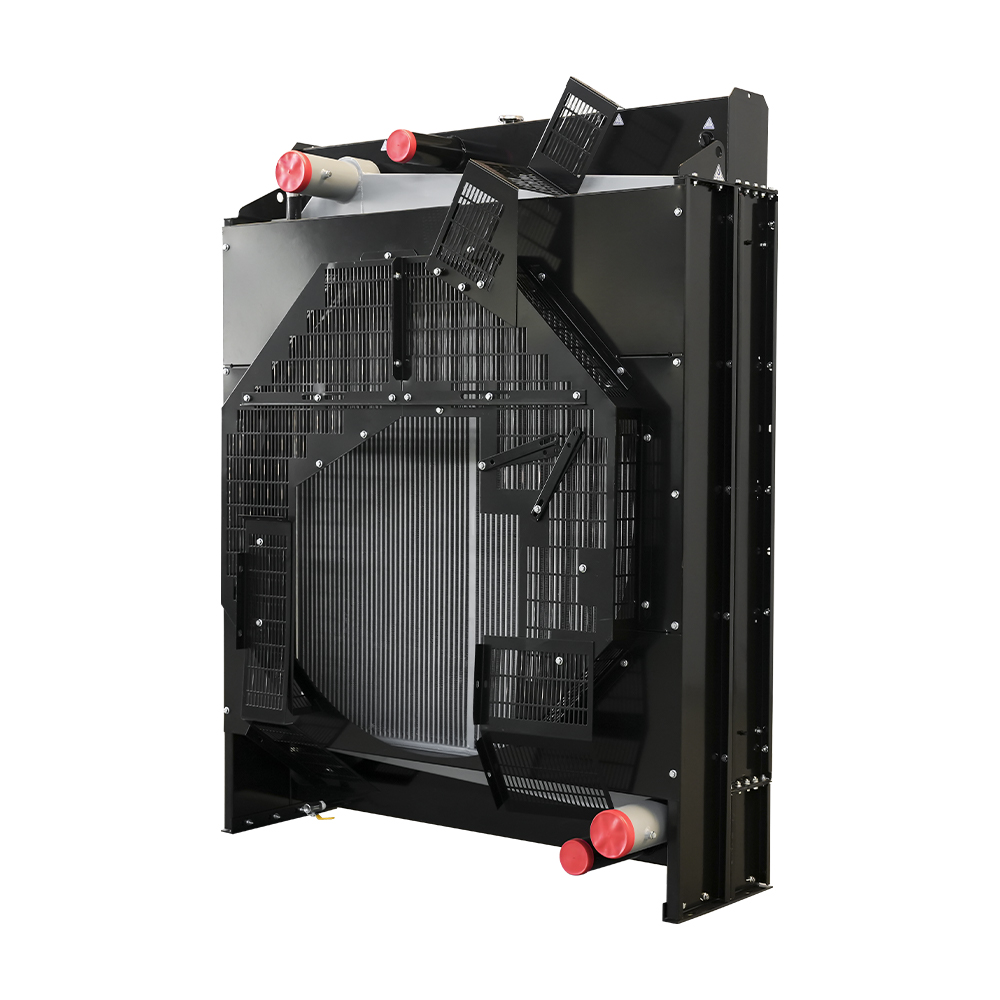

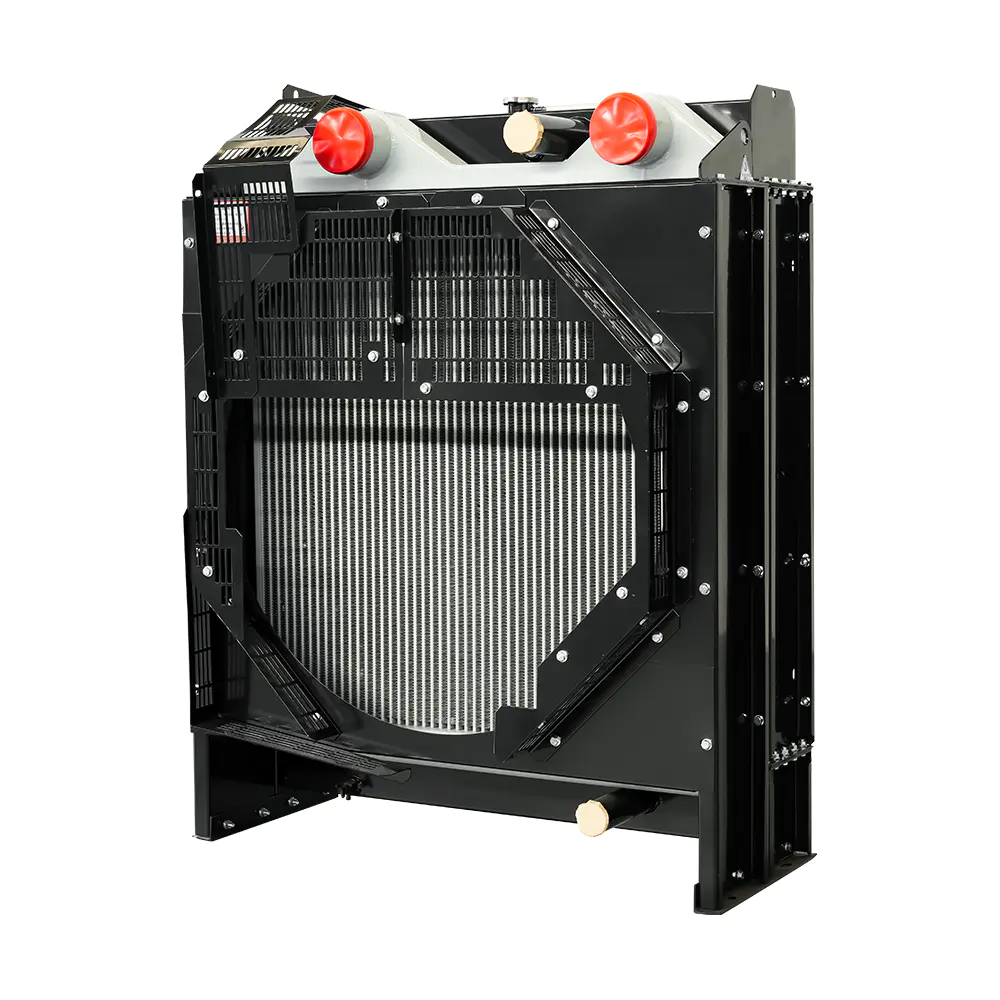

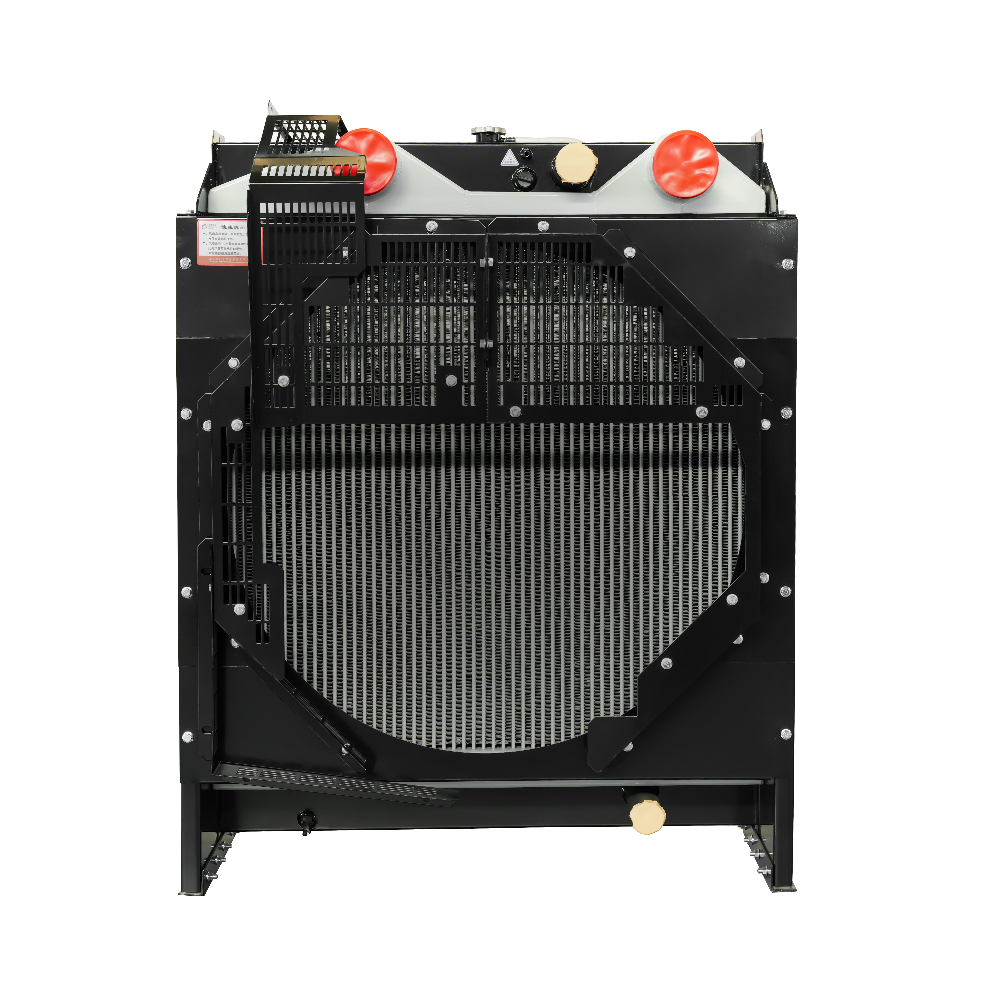

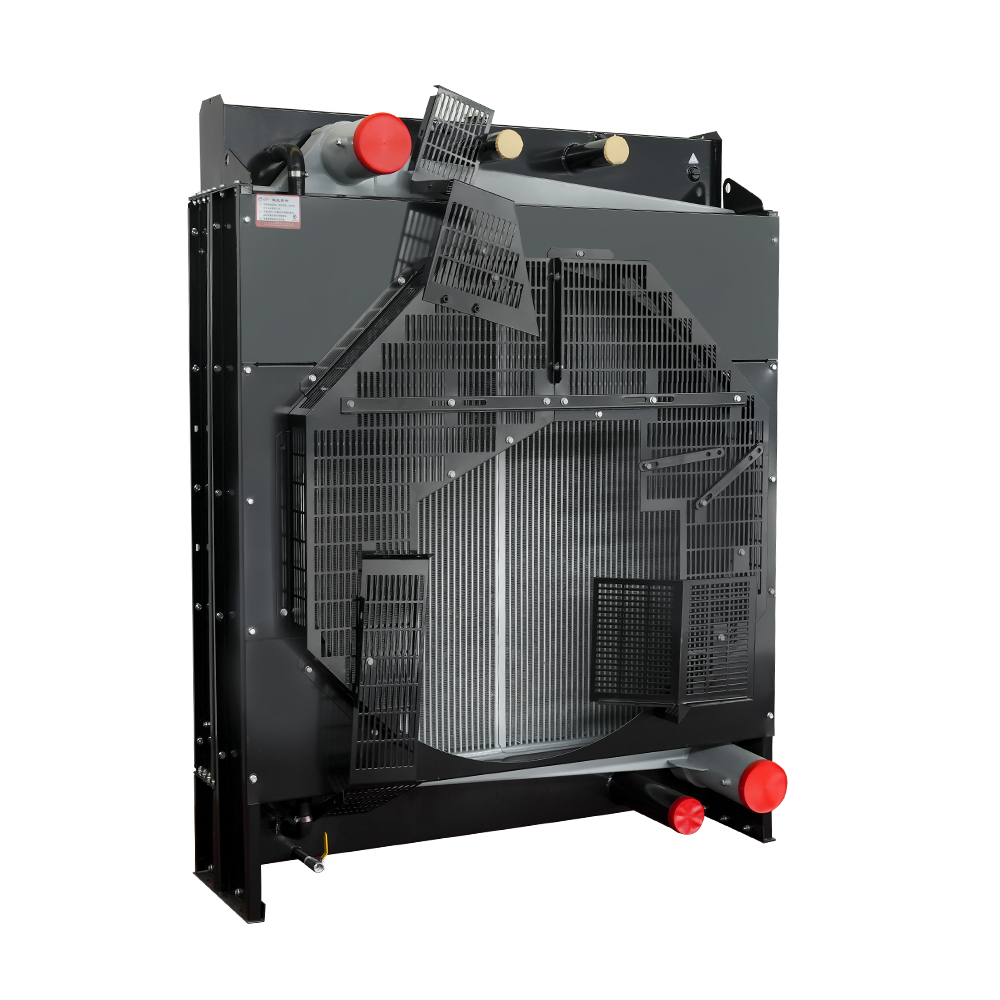

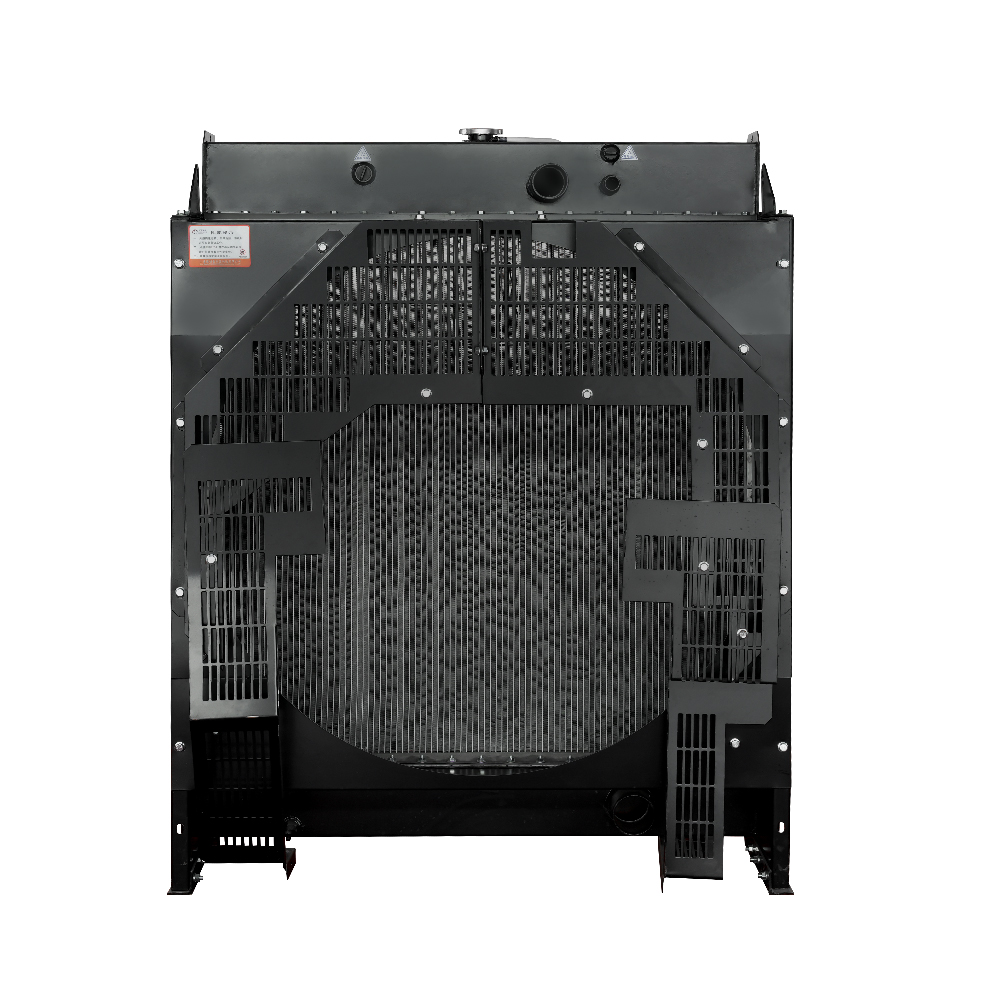

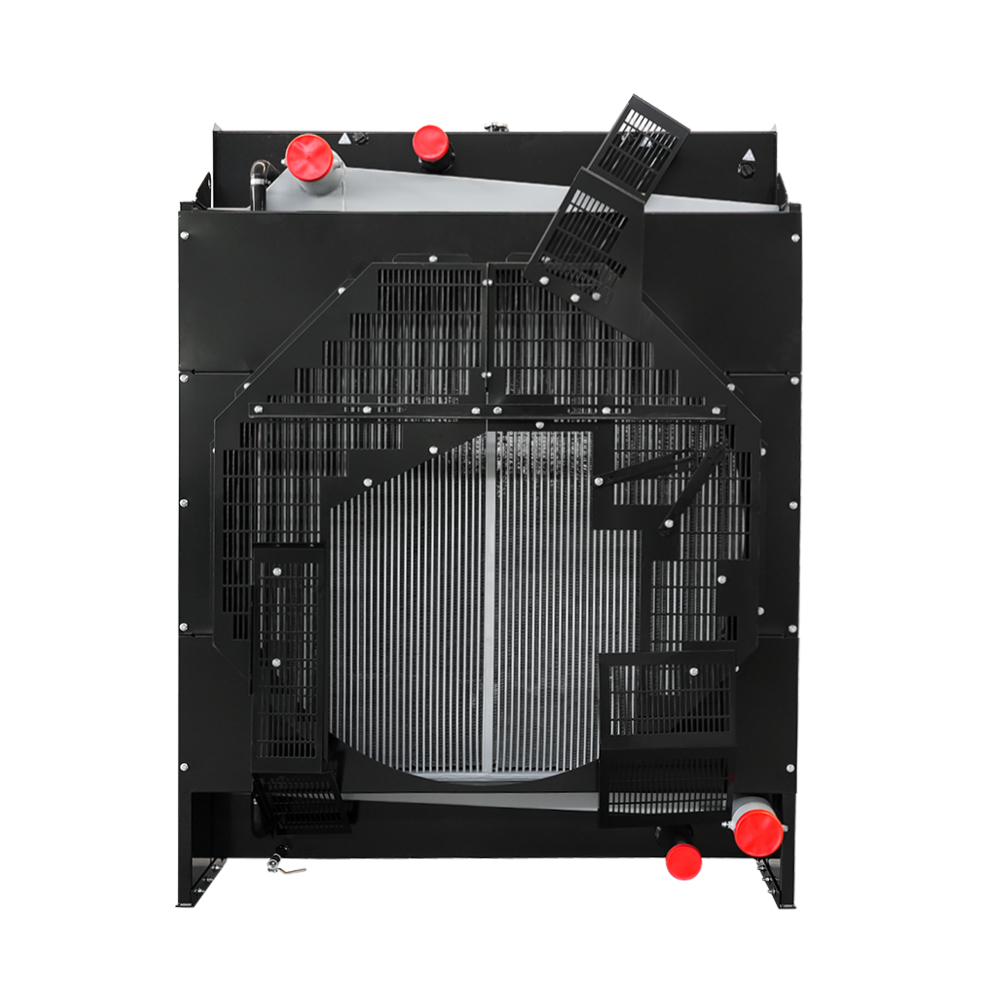

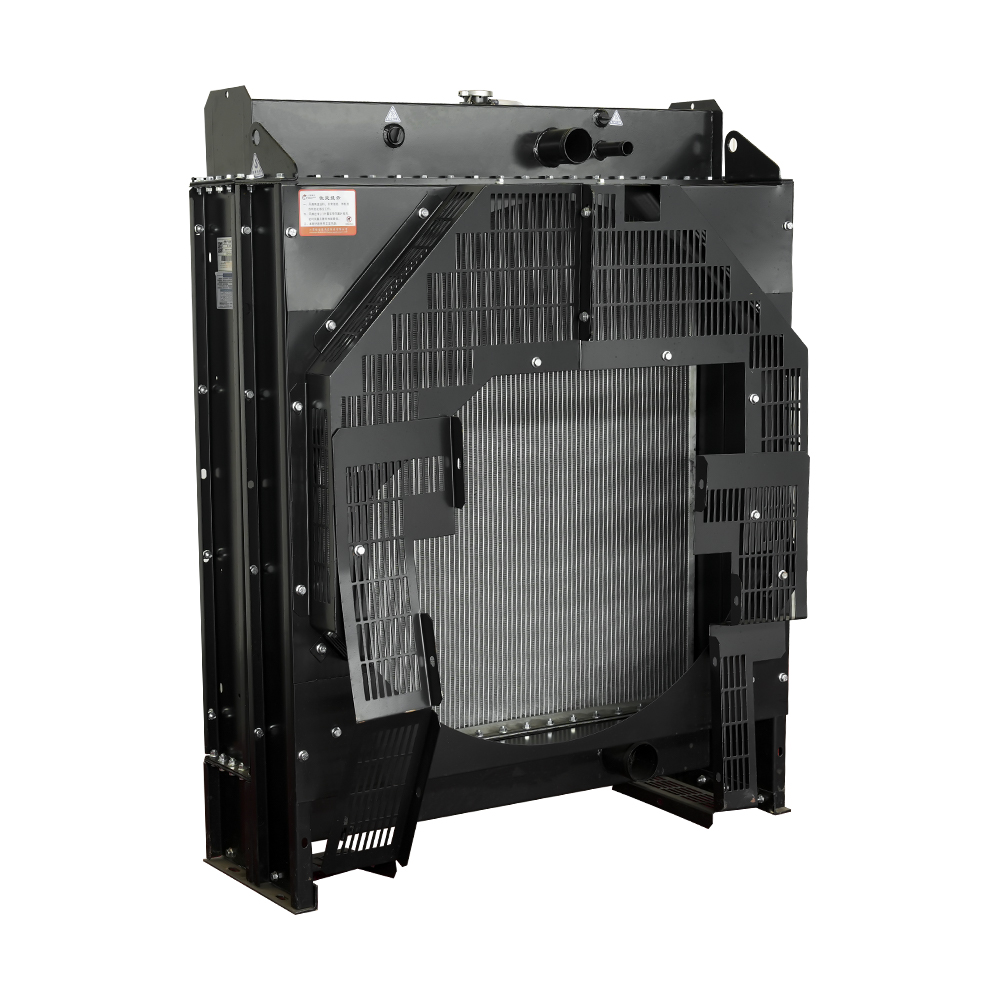

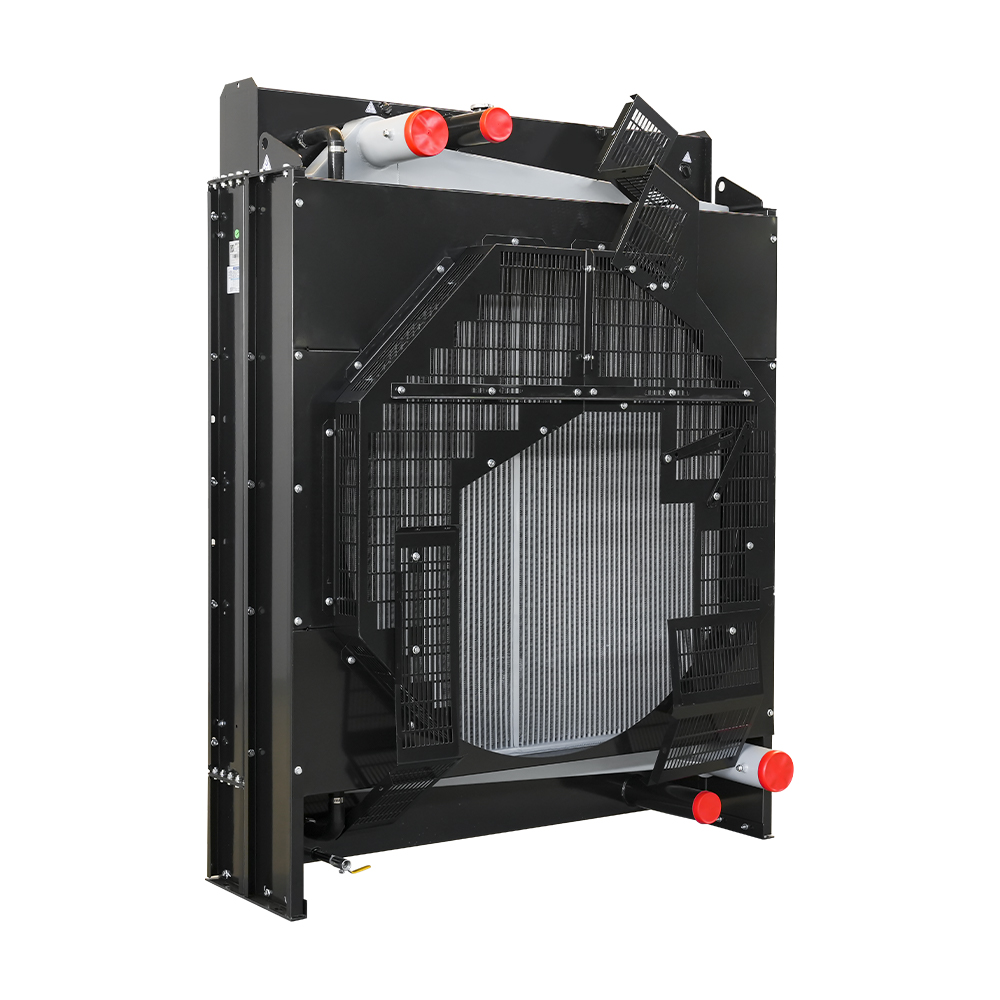

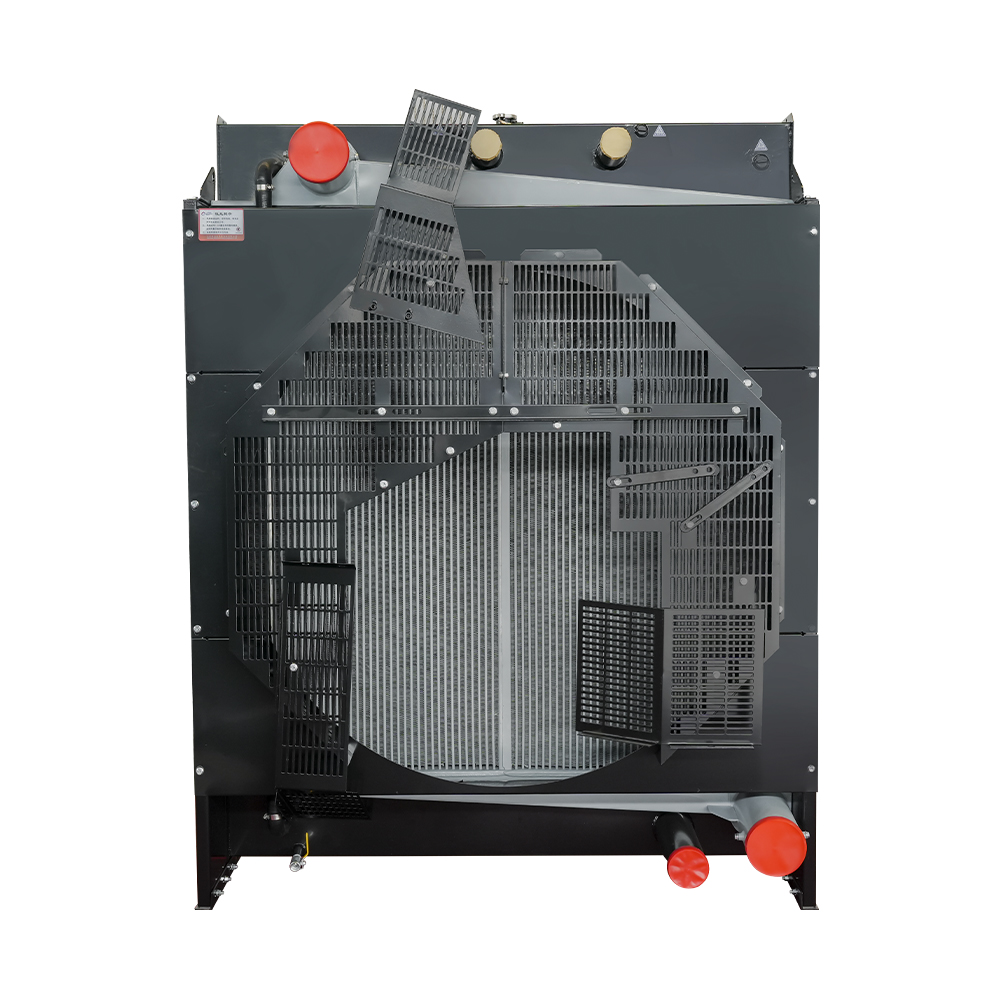

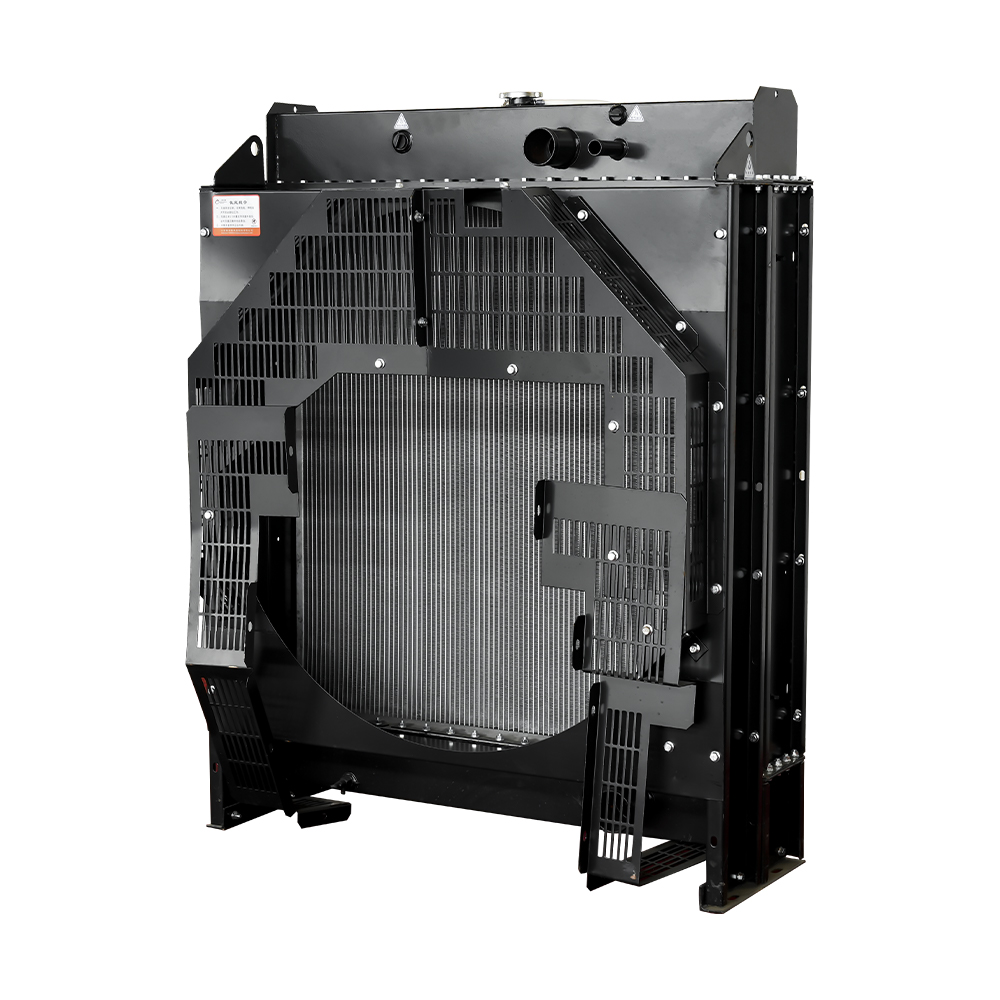

Cummins 발전기 라디에이터는 산업, 상업, 해양 및 비상 대기 응용 분야에서 작동하는 Cummins 디젤 발전기 세트용으로 설계된 고성능 냉각 시스템입니다. 우리는 알루미늄 및 구리 코어 라디에이터를 모두 제공하므로 고객이 특정 냉각, 내구성 및 예산 요구 사항에 맞는 이상적인 솔루션을 선택할 수 있습니다.

아니요. 모델 설치 치수
직경* 중심 높이 		라디에이터 치수
높이*너비*두께 		물
용량
(엘) 		열
소산
면적
(㎡)
1 4BT3.9-G2 Φ515*415 778*620*199 7.4 19.1
2 4BTA Φ560*459mm 932*766*457*345mm 12.4 18.3
3 4BTA3.9-G13 프론트 로드 650*1026*225mm 15.6 26.9
4 4BTA-D 모터 구동 972*766*582MM 13.5 31.7
5 6BTA Φ640*489mm 992*766*515*440mm 13.2 19.9
6 6BTAA Φ645*489mm 992*816*589*450mm 16.1 21.4
7 6BTAA-D 모터 구동 1175*1006*744mm 27.5 32.7
8 6BTA-D 모터 구동 1095*906*677mm 24.5 32.7
9 6CTA Φ690*559mm 1153*800*405*370mm 17.1 31.9
10 6CTAA Ø810*622mm 1215*956*629mm 31 38.6
11 6CTAA8.3-G9-D 모터 구동 1395*1056*744mm 32.4 74.9
12 6CTA-D 모터 구동 1095*906*677mm 25.8 45.8
13 6LTAA Φ792*621mm 1215*956*559*379mm 31 38.6
14 6LTAA9.5-G1 Φ850*691mm 1395*1056*639*434mm 32.4 74.9
15 6LTAA9.5-G1-D 모터 구동 1395*1056*744mm 34 93.3
16 6ZTAA13-G3 Φ1000*676mm 1341*1110*418mm 21.1 67.9
17 6ZTAA13-G4 Φ1040*793mm 1665*1256*545*380mm 48.3 150.8
18 6ZTAA13-G4-D 모터 구동 1575*1286*1135mm 48.4 152
19 F2.8-G3 Φ520*400mm 788*626*239mm 8.8 17.8
20 HC2627-G-D 모터 구동 1845*1577*715mm 60.1 138.8
21 K50N-G10-D 모터 구동 2674*2619*1414mm 306.7 464.5
22 KTA19-G4 Φ1100*774mm 1573*1256*737*464mm 42 57.3
23 KTA19-G8 Φ1100*774mm 1590*1255*736*465mm 45.4 99.3
24 KTA19-P750 Φ1100*774mm 1590*1256*737mm 49.9 152
25 KTA19-P840 Φ1280*951mm 1895*1456*980*578mm 104.3 138.8
26 KTA38-G(G2) Φ1360*991mm 1975*1756*672*422mm 84.7 129.5
27 KTA38-G2A Φ1556*991mm 1970*1756*579mm 88.3 179.7
28 KTA38-G5 Φ1556*991mm 1997*1756*630mm 88.3 179.7
29 KTA38-G9 Φ1556*991mm 2075*1756*672572mm 93.6 233.9
30 KTA50-G12 Φ1740*1120mm 2249*2169*1134*686mm 213.1 307.8
31 KTA50-G15-P Φ1740*1170mm 2344*2219*1114mm 218.4 409.6
32 KTA50-G16A Φ1840*1270mm 2534*2269*1184*734mm 280.6 378
33 KTA50-G3 Φ1570*1075mm 2176*2019*767662mm 100 220.1
34 KTA50-G3-D 모터 4개 2164*2019*848mm 97.5 311.4
35 KTA50-G8 Φ1556*1110mm 2240*2115*894*840mm 238.1 284.3
36 KTA50-G8-D 모터 구동 2238*2243*1025mm 237.9 307.8
37 KTA50-GS8-P Φ1630*1030mm 2144*2215*1159mm 200.7 290.9
38 KTAA19-G5 Φ1120*921mm 1850*1450*640mm 66.3 212.4
39 KTAA19-G7 Φ1150*815mm 1799*1406*806*540mm 74.5 123.7
40 KTAA19-G7-8 Φ1150*815mm 1773*1520*822*422mm 81.8 122.6
41 KTAA19-P818 Φ1150*861mm 1820*1406*806*405mm 71.4 123.7
42 KTAA38-G9A Φ1560*1174mm 2294*2119*763*511mm 103.2 316.5
43 MTAAII-G3 Φ910*650mm 1324*1106*624*529mm 39.4 69.5
44 MTAII-G2A Φ900*625mm 1280*1006*606*441mm 31.1 35.8
45 N855-DM- Φ950*761mm 1635*1106*797*577mm 65.1 78.8
46 NTA855-G1 Φ850*650mm 1299*1006*586*336mm 30 36.1
47 NTA855-G1A Φ900*656mm 1299*1006*586*336mm 30 36.1
48 NTA855-G2A Φ900*656mm 1300*1006*586431mm 30 36.1
49 NTA855-G4 Φ900*650mm 1299*1006*586*431mm 30.9 45.1
50 NTA855-P500 Φ950*656mm 1285*1056*586*336mm 36.2 64.6
51 NTAA855-G7 Φ950*650mm 1324*1106*614*529mm 41.7 68
52 NTAA855-G7A
53 NTAA855-G7A-D Ø930*716mm 1475*1156*1090mm 41.3 103.6
54 QSB7-G5 Φ900*646mm 1340*1036*779*680mm 32.2 73
55 QSK19-G11 Φ1140*951mm 1880*1536*650*577mm 70.7 176.4
56 QSK19-G4 Φ1140*951mm 1880*1536*650*577mm 67.5 145.1
57 QSK23-G3 Φ1350*961mm 1925*1576*876*525mm 65.2 157.5
58 QSK50-G17 Φ1840*1370mm 2695*2420*1000*920mm 140.8 425.4
59 QSK60-G23-P Φ2020*1390mm 2714*2619*1192mm 306.7 464.5
60 QSK60-G4-P Φ2020*1390mm 2714*2619*1205mm 306.7 464.5
61 QSK60-G8-P Φ2020*1390mm 2714*2619*1205mm 315.5 570.7
62 QSL8.9-G4 Ø800*691mm 1395*1126*710*450mm 34 78.8
63 QSL9-G7 Φ900*646mm 1340*1190*630mm 40.2 88.7
64 QSMII-G2 Φ944*686mm 1375*1106*504mm 41.7 68
65 QSMII-G2-D Ø930*649mm 1348*1190*1028mm 32.7 79.2
66 QSMII-G4 Ø944*686mm 1375*1106*624*404mm 43.7 90.1
67 QSMII-G6 Ø944*686mm 1375*1106*624*404mm 45.4 110.7
68 QSNT-G3 Φ945*656mm 1320*1106*614*404mm 39.4 69.5
69 QSNT-G4X Φ945*656mm 1515*1256*625*415mm 53 139.8
70 QST30-G4 Φ1570*1070mm 2144*1919*974*684mm 166.9 203
71 QSX15-G8 Φ1155*866mm 1645*1426*700*505mm 61.1 115.3
72 QSZ13-G2 Φ1040*793mm 1665*1255*610*505mm 46.9 129.5
73 QSZ13-G3 Φ1040*793mm 1665*1256*610*380mm 44.6 106.5
74 QSZ13-G310 Φ1150*811mm 1665*1276*680*450mm 46.9 129.5
75 QSZ13-G7 Φ1150*811mm 1665*1276*680*450mm 44.6 106.5
76 VTA28-G5 Φ1260*961mm 1925*1706*567mm 72 175.3
77 VTA28-G6 Φ1460*961mm 1925*1706*812mm 72 175.3
78 WS---1000KW-000211000YZ 열교환기 열교환기 열교환기 열교환기
79 WS---100KW--000211000 모터 구동 1447*1414*1081mm 구매한 코어 구매한 코어
80 WS---180KW-6CTA8.3-002035 수평형 물탱크 1159*2120*1300mm 40.2 구매한 코어
81 WS---610KW-KTA19-G8A-0002 수평형 물탱크 1510*2442*1910mm 수평형 물탱크 구매한 코어
82 WS---K50N-G10-000211000 모터 구동 2120*3706*2055mm 구매한 코어 구매한 코어
83 WS---KT38-GA-000211000 수평형 물탱크 1510*2445*2065mm 수평형 물탱크 수평형 물탱크
84 WS---KTA38-G5-000211000YZ 수평형 물탱크 1515*3460*2065mm 구매한 코어 구매한 코어
85 WS---KTA50-G16A-000211000 수평형 물탱크 1588*5670*2186mm 구매한 코어 구매한 코어
86 WS---KTA50-G3-01031100JZX 수평형 물탱크 1490*3613*2056mm 구매한 코어 구매한 코어
87 GK---KTA19-P600-002120100 쉘 및 튜브 교환기 510*820*355mm 16 5.2
88 GK---KTA38-P830-00222100 쉘 및 튜브 교환기 515*1240*350mm 20 8
89 GK---NTA855-P300-00102010 쉘 및 튜브 교환기 570*605*365mm 10 2.2
90 HBJ---1090KW-KTA38-G9-211 523*309mm 1790*1730*580mm 111 15
91 HBJ---1090KW-KTA38-G9-211 741*462mm 1790*1500*580mm 95 15
92 HBJ---1100KW-QSK38-G5-211 875*480mm 2110*2010*500mm 열교환기 열교환기
93 HBJ---1300KW-KTA50-G3-011 열교환기 1790*1750*580mm 열교환기 열교환기
94 HBJ---150KW-6CTA-00010000 열교환기 1200*970*530mm 열교환기 열교환기
95 HBJ---2000KW-QSK60-G8-211 열교환기 2110*2010*642mm 136 구매한 코어
96 HBJ---200KW-NTA855-G2A-00 열교환기 1110*850*480mm 열교환기 열교환기
97 HBJ---400KW-KTA19-G8-0001 열교환기 1500*1340*5351mm 열교환기 열교환기
98 HBJ---400KW-KTA19-P600-00 열교환기 1500*1340*535mm 열교환기 열교환기
99 HBJ---400KW-KTA19-P680-00 열교환기 1500*1340*535mm 열교환기 열교환기
100 HBJ---610KW-KTA19-G8A-000 열교환기 1540*1200*624mm 열교환기 열교환기
101 HBJ---KT38-GA-211011000 열교환기 1790*1500*580mm 열교환기 열교환기
102 HBJ---KTA38-G5-21101100 열교환기 1790*1500*580mm 95 15
103 HBJ---KTA38-G9E-211011000 730*525mm 1860*1830*675mm 163 15㎡
104 HBJ---KTA50-G16A-21101100 열교환기 1860*1830*745mm 열교환기 열교환기
105 HBJ---KTA50-G7E-211011000 730*525mm 1860*1830*748mm 171 26.3
106 HBJ---KTA50-GS8-211011000 열교환기 1860*1830*675mm 열교환기 열교환기
107 HGK---1000KW-KTA38-G5-100 열교환기 1850*1750*600mm 열교환기 열교환기
108 HGPBJ---450KW-QSX15-G8-10 열교환기 1600*1200*635mm 열교환기 열교환기
109 HGPBJ---6LTAA8.9-10004000 Φ1*1mm 1550*1070*5351mm 70 15
110 HGPBJ---KTAA19-P673-10004 열교환기 1710*1480*555mm 열교환기 열교환기
111 HGPBJ---KTAA19-P818-10004 326*590mm 1710*1480*555mm 99.5 4
112 HGPBJ---QSM11-G1-10004010 열교환기 1500*1200*500mm 열교환기 열교환기
113 HGPBJ---QSNT-G3-100040100 414*416mm 1681*1480*545mm 89 4
114 HGPGK---180KW-6BTAA-01130 열교환기 1354*1000*475mm 열교환기 열교환기
115 HSKBJ---300KW-QSL8.9-2010 열교환기 1640*1200*560mm 열교환기 열교환기
116 HSKBJ---500KW-QSX15-G8-20 열교환기 1611*1500*714mm 100 30
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Weichuang 소개

2003년 발전기 세트 및 라디에이터 제조로 시작하여, 현재는 30개 이상의 국가에 사업을 확장하고 250명 이상의 직원을 보유하고 있습니다. 발전기 세트 라디에이터 분야의 확립된 R&D 및 제조 기업으로서, OEM Cummins 발전기 라디에이터에 적합 제조업체 및 Cummins 발전기 라디에이터에 적합 공급업체, 60,000제곱미터가 넘는 두 개의 표준화된 생산 기지를 운영하고 있습니다. 50명 이상의 핵심 엔지니어로 구성된 기술 팀을 통해 R&D, 생산, 테스트를涵盖하는 포괄적인 산업 시스템을 구축하여 연간 150,000대/세트의 생산 능력을 달성했습니다. Cummins 발전기 라디에이터에 적합 공장로서, 제품 품질, 높은 효율성 및 납기 보장을 위한 전문적인 고급 판금 라디에이터 제조 장비를 갖추고 있습니다.

메시지 피드백

뉴스 및 정보

Cummins 발전기 라디에이터: 전체 시리즈 적용 범위

정밀하게 설계된 라디에이터를 제조 공급하고 있습니다. 모든 주요 Cummins 발전기 엔진 시리즈 — 소형 B 시리즈 장치부터 메가와트급 QSK 플랫폼까지. 각 라디에이터는 대상 엔진 모델의 특정 열 방출 프로필, 냉각수 회로 구성 및 설치 요구 사항에 맞게 설계되었습니다. 다음은 올바른 냉각 솔루션을 식별하는 데 도움이 되는 시리즈별 개요입니다.

B 시리즈 및 C 시리즈 — 17~275kVA

B 시리즈(4BT, 4BTA, 6BTA, 6BTAA) 및 C 시리즈(6CTA, 6CTAA)는 상업용 발전기 세트에서 가장 널리 배포되는 Cummins 엔진 중 하나입니다. B 시리즈 라디에이터는 일반적으로 다음을 사용합니다. 엔진 장착형, 벨트 구동형 팬 구성 알루미늄 또는 구리-황동 코어 포함. C 시리즈 엔진에는 터보차저 애프터쿨링이 도입되어 다음과 같은 라디에이터가 필요합니다. 통합 CAC(과급 공기 냉각기) 섹션 또는 별도의 애프터쿨러 코어.

이 범위의 주요 선택 요소에는 팬 직경 호환성, 상단 탱크 및 하단 탱크 연결 크기, 설치가 개방형 스키드인지 캐노피 밀폐형인지 여부가 포함됩니다. 모터 구동(원격) 변형은 공기 흐름 경로를 엔진 베이에서 분리해야 하는 실내 또는 컨테이너 배치에 사용할 수 있습니다.

해당 모델: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 및 모터 구동 변형.

F 시리즈 및 Z 시리즈 - 소형 및 모듈형 플랫폼

F 시리즈(F2.8)는 다음과 같은 경량 및 임대 발전기 애플리케이션용으로 설계되었습니다. 작은 설치 공간과 빠른 배포 우선 순위입니다. 라디에이터 패키지는 치수가 제한되어 있어 재순환 손실을 방지하려면 정확한 코어 크기와 슈라우드 맞춤이 중요합니다.

Z 시리즈(6ZTAA13) 엔진은 400~550kVA 젠셋에 전력을 공급하고 요구되는 더 높은 열 제거 부하를 특징으로 합니다. 핀 깊이가 확장된 대형 라디에이터 코어 . 팬 구동 및 모터 구동 구성을 모두 사용할 수 있습니다. 예를 들어 6ZTAA13-G4-D 모터 구동 라디에이터는 1575×1286×1135mm 크기와 152m² 방열 면적 .

해당 모델: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

L 시리즈 — 6LTAA9.5(275–400kVA)

6LTAA9.5 엔진 시리즈는 터보차저 및 애프터쿨러 구성을 갖추고 있어 이중 회로 냉각 수요 : 재킷 수냉식 및 별도의 저온 충전 공기 회로. 이 시리즈의 라디에이터는 장착 범위 제약 조건을 초과하지 않고 두 회로 모두에 충분한 코어 영역을 제공해야 합니다.

6LTAA9.5-G1 팬 구동 라디에이터는 다음의 방열 영역에 도달합니다. 74.9㎡ , 모터 구동 버전은 이를 다음으로 확장합니다. 93.3㎡ - 주변 온도가 높거나 고도가 제한된 설치에 적합합니다.

해당 모델: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

N 시리즈 — NTA855 및 NTAA855(350–500kVA)

N 시리즈(NTA855, NTAA855) 엔진은 상당한 냉각수 유량을 갖춘 검증된 긴 행정 엔진입니다. 그들의 라디에이터는 다음과 같은 특징이 있습니다. 큰 팬 직경(Φ850–Φ950mm) 및 높은 물 용량(30–65 L) , 지속적인 주 전력 사용 시 안정적인 열 조절에 필수적입니다.

컨테이너형 젠셋 또는 발전기실과 같이 원격 설치가 필요한 응용 분야의 경우 모터 구동 수평 물 탱크 구성(WS 유형)을 사용할 수 있으므로 라디에이터를 엔진에서 최대 수십 미터까지 배치할 수 있습니다. 파이프 크기와 정적 수두를 신중하게 계산해야 합니다. 엔진의 냉각수 펌프 압력 성능을 유지합니다.

해당 모델: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

KTA19 시리즈 — 400–700kVA

KTA19 및 KTAA19 엔진은 고출력 터보차저 애프터쿨러 장치입니다. 상당한 인터쿨러 열 부하 전담 관리가 필요합니다. 이 시리즈의 팬 구동 라디에이터는 최대 Φ1150mm의 팬 직경을 사용하고 다음 범위의 열 방출 영역을 달성합니다. 57.3m²(KTA19-G4) ~ 212.4m²(KTAA19-G5) , 변형에 따라 다릅니다.

주요 동력 펌프 응용 분야(KTA19-P600 ~ P840)의 경우 원격형 및 수평 물 탱크 라디에이터 어셈블리는 전체 열 용량을 유지하면서 설치 유연성을 제공합니다. 폐쇄 루프 냉각 시스템에는 열 교환기(쉘 앤 튜브) 옵션도 사용할 수 있습니다.

해당 모델: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, WS 및 HBJ 원격 유형 변형.

KTA38 시리즈 — 800–1400kVA

KTA38 시리즈는 메가와트 미만 범위에서 Cummins의 가장 까다로운 열 문제 중 하나를 나타냅니다. 최대 부하 시 총 열 차단율에 근접할 수 있음 800~1000kW , 팬 직경이 최대 Φ1556mm이고 방열 면적이 2.5mm에 달하는 라디에이터 어셈블리가 필요합니다. 233.9m²(KTA38-G9) .

팬 구동 및 모터 구동 구성이 모두 갖춰져 있습니다. 젠셋이 실내에 설치되는 데이터 센터, 광산 현장, 석유 및 가스 시설의 경우, 원격 수평 수조 라디에이터(WS형) 플레이트형 열 교환기(HBJ 유형)는 엔진에서 최대 수 미터 떨어진 곳까지 유연한 원격 배치에 필요한 열 용량을 제공합니다.

해당 모델: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, WS 및 HBJ 원격 및 열 교환기 변형.

QSK 시리즈 — 1000kW ~ 4500kW

QSK 플랫폼(QSK19, QSK23, QSK50, QSK60)은 병원, 데이터 센터, 광산 플랜트 및 해양 플랫폼의 미션 크리티컬 고용량 젠셋을 구동합니다. 이 규모에서는 총 열 방출량은 장치당 2~4MW를 초과할 수 있습니다. , 냉각 시스템 설계를 프로젝트 수준 엔지니어링 연습으로 만듭니다.

QSK 엔진용 라디에이터는 Cummins 포트폴리오에서 가장 큰 제품입니다. 예를 들어 QSK60-G8-P 라디에이터의 특징은 다음과 같습니다. 2714×2619×1205mm 봉투, 315.5L 물 용량, 570.7m² 방열 면적 — 발전기 세트 응용 분야에서 가장 열 집약적인 단일 장치 라디에이터 중 하나입니다. 최대의 공기 흐름과 신뢰성 있는 이중화를 위해 4개의 모터 드라이브 구성을 사용할 수 있습니다.

해당 모델: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

QSB / QSL / QSX / QSZ 시리즈 - QS 플랫폼(30–900kVA)

QS(Quantum System) 플랫폼은 전자적으로 제어되고 배기가스 배출을 준수하는 엔진을 통해 광범위한 전력 스펙트럼을 포괄합니다. 통합 연료 및 열 관리 시스템은 종종 다음과 같은 결과를 초래합니다. 더 높은 충전 공기 온도와 더 정확한 냉각수 온도 요구 사항 기계식 이전 제품과 비교됩니다.

  • QSB7-G5: 팬 직경 Φ900mm, 73m² 방열 면적 - 200kVA 등급 젠셋에 적합합니다.
  • QSL8.9-G4 / QSL9-G7: 중급 L9 플랫폼; 팬 구동 및 모터 구동 옵션 모두 78.8~88.7m²의 소산 면적을 제공합니다.
  • QSX15-G8: 고출력 X15 플랫폼; 115.3m² 소산 면적, 팬 직경 Φ1155mm.
  • QSZ13-G2/G3/G7/G310: 450~600kVA를 포괄하는 Z13 플랫폼; 방열 면적 106.5–129.5m².

모든 QS 시리즈 라디에이터는 엔진의 성능에 최적화된 코어 핀 사양으로 설계되었습니다. 인증된 냉각수 온도 제한 , 정격 주변 조건에서 정격 감소 없이 규정 준수가 유지되도록 보장합니다.

VTA 시리즈 - V 구성 고출력(500~1200kVA)

VTA28 엔진의 V-블록 아키텍처는 특정 냉각수 분배 요구 사항을 생성합니다. 라디에이터는 다음을 제공해야 합니다. 두 실린더 뱅크에 걸친 대칭 흐름 열 불균형을 방지하기 위해 VTA28-G5 및 VTA28-G6 라디에이터의 팬 직경은 Φ1260~Φ1460mm이고 방열 면적은 175.3㎡ , 대형 V 엔진의 결합된 재킷 워터 및 오일 쿨러 열 부하 특성을 처리하기 위한 깊은 코어가 있습니다.

해당 모델: VTA28-G5, VTA28-G6.

MTA 시리즈 - 해양 냉각 솔루션

MTA(선박 터보차지 애프터쿨러) 엔진을 기반으로 하는 해양 발전기 세트는 기존 공랭식 라디에이터가 비현실적인 환경에서 작동합니다. 당사의 MTA 라디에이터는 다음과 같이 설계되었습니다. 재킷 물 열교환기 바닷물 또는 원수 회로로 냉각됩니다. 재료 옵션에는 내염수성을 위한 백동 튜브 번들과 공격적인 해양 환경을 위한 티타늄 요소가 포함됩니다.

깨끗한 열 전달 표면을 유지하려면 올바른 해수 유량과 스트레이너 크기 조정이 필수적입니다. 모든 MTA 열 교환기 설계는 다음에 필요한 온도 조절 밸브 요구 사항을 준수합니다. 젖은 쌓임 및 결로 방지 저부하 작동 중.

해당 모델: MTAII-G2A, MTAAII-G3.

QSNT 시리즈 — 천연 가스 및 이중 연료 플랫폼

QSNT 플랫폼의 가스 연료 Cummins 발전기 세트는 다양한 연소 열 프로필 디젤 엔진에 비해 일반적으로 더 높은 충전 공기 온도에서 작동합니다. QSNT 라디에이터에는 저온 애프터쿨링 섹션 다양한 연료 구성에서 출력을 유지하면서 노크를 억제합니다.

QSNT-G3 및 QSNT-G4X 장치는 최대 Φ945mm의 팬 직경을 지원하며 방열 면적은 69.5~139.8m²입니다. 라디에이터를 젠셋 인클로저에서 분리해야 하는 설치에 원격 판형 열교환기(HGPBJ) 변형을 사용할 수 있습니다.

해당 모델: QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ 원격형.

올바른 Cummins 라디에이터를 선택하는 방법

프로젝트에 맞는 라디에이터 사양을 확인하려면 다음 정보가 필요합니다.

  1. 엔진 모델 및 발전기 모델 번호 (예: KTA19-G8, QSX15-G8) - 이는 코어 열 방출 데이터 및 연결 치수를 결정합니다.
  2. 설치 유형 — 개방형 스키드, 캐노피로 둘러싸인, 컨테이너형 또는 원격 위치 지정 — 팬 구동 또는 모터 구동 구성이 적용되는지 여부를 결정합니다.
  3. 현장 주변 온도 및 고도 — 두 요소 모두 라디에이터 용량에 영향을 미치며 더 큰 코어 영역이나 추가 팬 전력을 통해 경감 보상이 필요할 수 있습니다.
  4. 듀티 사이클 — 주 전력, 연속, 비상 대기 — 설계에 필요한 열 마진에 영향을 미칩니다.
  5. 특수 환경 요구 사항 — 해안/해수 노출, 사막 고온 또는 해양 해양 — 재료 및 표면 처리 사양을 결정합니다.

우리 엔지니어링 팀은 전체 생산 데이터베이스와 귀하의 엔진 모델을 상호 참조하고 최적의 라디에이터 구성을 권장할 수 있습니다. 맞춤형 치수, 비표준 연결 및 OEM 교체 요구 사항 모두 표준 서비스 범위 내에 있습니다.
